控制元件 — PU系列電磁閥
技術參數

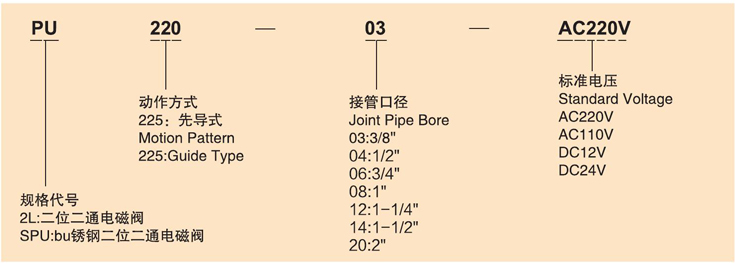

購買代碼
圖形符號
技術參數
| 型號 | 工作介質 | 動作方式 | 型式 | 流量孔徑 mm | Cv值 | 接管口徑 | 本體材料 | 使用介質 粘滯度 | 使用壓力 kgf/cm2 | 最大耐壓力 kgf/cm2 | 工作溫度范圍℃ |
| PU220-01AR | 空氣、水、 油、Air, Water, Oil | 直動式 Direct acting | 常閉型/ Normal Close Type | 1.5 | 0.1 | 1/8" | 黃銅 Bress 或鋼 Steel | 50CST | 0~7 | 10.5 | -5?80°C （未凍結） |
| PU220-02AR | 2.3 | 0.18 | 1/4” | ||||||||
| PU220-03AR | 8 | 1 | 3/8" | ||||||||
| PU220-03A | 13 | 4. 00 | 3/8” | ||||||||
| PU220-04A | 13 | 4. 00 | 1/2" | ||||||||
| PU220-06A | 20 | 8. 60 | 3/4" | ||||||||
| PU220-08A | 25 | 11 | 1 |

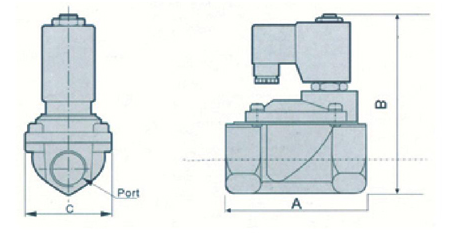

外型尺寸
| 型號 | 口徑 | A | B | C |
| PU220-01AR | 1/8” | 22 | 72 | 22 |
| PU220-02AR | 1/4” | 35 | 75.5 | 25.4 |
| PU220-03AR | 3/8” | 55 | 79.5 | 30 |
| PU220-03A | 3/8” | 66.5 | 101 | 48 |
| PU220-04A | 1/2” | 66.5 | 101 | 48 |
| PU220-06A | 3/4” | 71 | 107 | 48 |
| PU220-08A | 1 | 96 | 120 | 70 |
