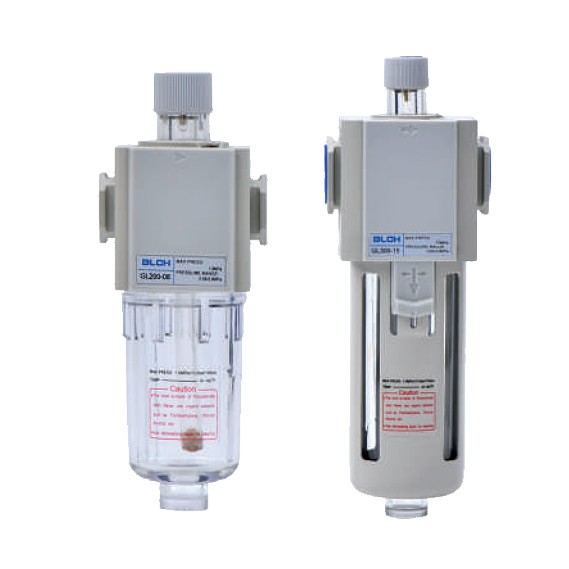

氣源處理件 — G系列油霧器
技術參數

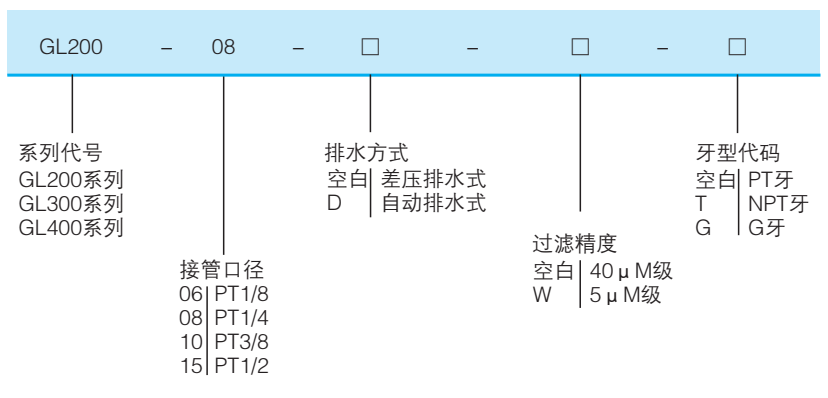

訂貨型號
技術參數
| 型號 | GL200-06 | GL200-08 | GL300-08 | GL300-10 | GL300-15 | GL400-10 | GL400-15 |
| 工作介質 | 空氣 | ||||||
| 接管口徑 | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/8 | PT1/2 |
| 使用壓力范圍 | 0.15-0.9Mpa | ||||||
| 保證耐壓力 | 1.5Mpa | ||||||
| 使用溫度范圍 | -5~60℃ （未凍結） | ||||||
| 建議潤滑用油 | 透平1號油(IOS VG32) | ||||||
| 給油杯容量 | 25CC | 75CC | 160CC | ||||
| 重量 | 130g | 360g | 670g | ||||

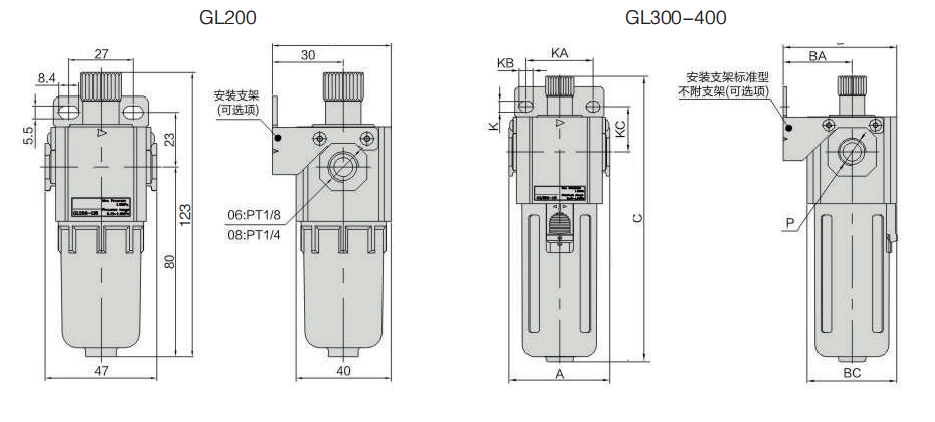

外型尺寸
圖形符號
圖形符號
| 型號 | A | B | BA | BC | C | K | KA | KB | KC | P |
| GL300-08 | 60 | 68 | 41 | 53.5 | 174 | 6.5 | 40 | 8 | 27 | PT1/4 |
| GL300-10 | 60 | 68 | 41 | 53.5 | 174 | 6.5 | 40 | 8 | 27 | PT3/8 |
| GL300-15 | 60 | 68 | 41 | 53.5 | 174 | 6.5 | 40 | 8 | 27 | PT1/2 |
| GL400-10 | 80 | 85.5 | 50 | 71 | 188 | 8.5 | 55 | 11 | 33.5 | PT3/8 |
| GL400-15 | 80 | 85.5 | 50 | 71 | 188 | 8.5 | 55 | 11 | 33.5 | PT1/2 |
以上產品參數及圖片僅供參考,請以實物為準。
